| 产品特性：挤出成型 | 品牌：广州普同/POTOP | 型号：POTOP-30/25 |
| 辊筒数：三辊 | 压延厚度：0.2-2.0mm | 压延宽度：260mm |
| 售后服务：质保一年 | 产品别名：片材挤出成型机 | 产品用途：高分子材料片材、板材挤出成型 |
| 辊筒工作直径：120mm | 辊筒线速度：10m/min | 最大辊距：5mm |
| 生产能力：10kg/h | 外形尺寸：约945mm×780mm×1455mmmm | 重量：约600Kg |
| 电动机功率：0.75kw | 规格：约945mm×780mm×1455mm |

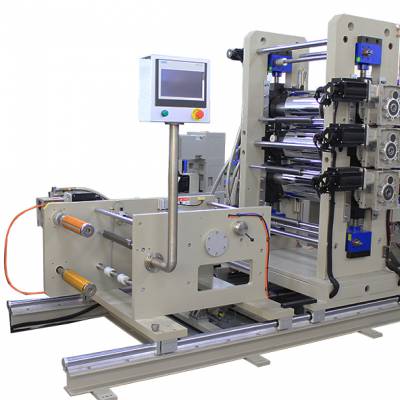

图片仅供参考
（具体配置以文字说明为准，制造商有权更改设备外观）
产品简介：
广州普同/POTOP生产的小型三辊压延实验线是由小型精密单螺杆挤出成型实验线、小型精密三辊压延机、压延模具、牵引系统以及收卷系统等组成。可用高分子片材成型实验研究，三辊采用立式布置，独立驱动，中辊固定，上下辊可以上下移动，采用气缸压紧，有微调装置，有效***片材厚度尺寸精度。
产品性能：
? 高强度欧标一体化机架，实用美观
? 各动力辊由伺服电机独立驱动，辊转速控制***，同步性能好
? 镀硬铬镜面辊配304不锈钢辊芯，表面光洁度高、不生锈
? 品牌PLC触摸屏，操控方便、智能
? 可选配废边收集装置，方便废料回收
? 可选配恒张力收卷装置提高薄膜收卷质量
? 可选用花纹辊/雾面辊实现不同的薄膜表面处理
? 人性化结构设计，操作更便利
产品应用：
? 高分子材料片材、板材挤出成型
? 橡胶与塑料的塑化、混炼
? 橡胶、塑料配方设计
? 橡胶、塑料片材制备
? 橡胶、塑料片材的表面处理
? 橡胶压延工艺参数优化与控制
? 可选配压花辊/雾面辊对橡胶片材进行多样化表面处理
主要配置：
| 项目 | 配置名称 | 组成设备 | 数量 |
| 1 | 单螺杆挤出机 | MESI-30/25单螺杆挤出机 | 1台 |
| 2 | 三辊压延辅机 | LPDI-16/03三辊压延机 | 1台 |
| 牵引收卷 | 1套 |
技术参数：
型号 | LPDI-16/03 | |
适用材料 | PE/PP/PS/PET/PC/PVDF/PVB/EVA及复合材料 | |
制品宽度 | 0-180mm | |
制品厚度 | 0.2-2.0mm | |
辊间距调节范围 | 0-5mm | |
辊面宽度 | 260mm | |
线速度 | 0-10m/min | |
加热/冷却方式 | 电或油加热/水冷却 | |
电机功率 | 0.75kw | |
控制方式 | SIEMENS PLC控制 | |
工作电压 | 三相380VAC±10%，单相220VAC±10%，50Hz | |
额定功率 | 约10kw | |
长×宽×高 | 945mm×780mm×1455mm | |
整机重量 | 约600kg | |
机架总成 | 高强度欧标一体化机架，轻便美观、经久耐用 304不锈钢桌面，实用美观 福马一体化高承重避震脚轮 | |
压延总成 | 钢辊数量：3条 辊直径：120mm，辊面宽：260mm，辊表面表面镀硬铬处理，超镜面，硬度HRC62-65，表面粗糙度Ra0.01?m，辊筒采用油加热或水冷却，可选电加热 0.75kw伺服电机，专用伺服驱动器，专用伺服电机减速机 中间固定辊，上下可移动辊 | |
辊间距控制装置 | 气缸压紧，手动微调 配备位移传感器作为参考 | |
导辊 | 辊直径：46mm，辊面宽：260mm，辊表面表面氧化处理 | |
切边装置 | 被动切刀，不锈钢刀架 两刀间距可调 | |
牵引总成 | 钢辊直径：80mm，辊面宽：260mm，表面镀硬铬及镜面抛光处理 胶辊直径：80mm，辊面宽：260mm，表面包硅胶及表面防粘处理 气动压紧机构 0.4kw伺服电机，专用伺服驱动器，专用伺服电机减速机 | |
收卷总成 | 收卷气涨轴直径：75mm，辊面宽：260mm 40w力矩电机，专用力矩电机驱动器，专用力矩电机减速机 | |
安全保护装置 | 控制面板设一个急停按钮，机身配置拉绳紧急停机装置，确保操作安全 | |
操控系统 | 7寸触摸屏，提供压延系统、牵引系统，收卷系统等所有操作，故障报警信息查询 | |
控制系统 | 德国Siemens计算机可编程控制器与上位操控系统组成，具有线速自适应控制、过程参数的图文显示等传统控制系统无法实现的特殊功能，***提高了系统的人性化、智能化与安全性 | |
电器柜 | 机架一体化电器柜，铝合金电器安装板 法国Schneider低压电器，专用电器柜风扇及通风过滤器 | |
电气安全 | 安全接地并有明显的接地标识 故障自动停机和人工安全急停开关紧急停机 | |
